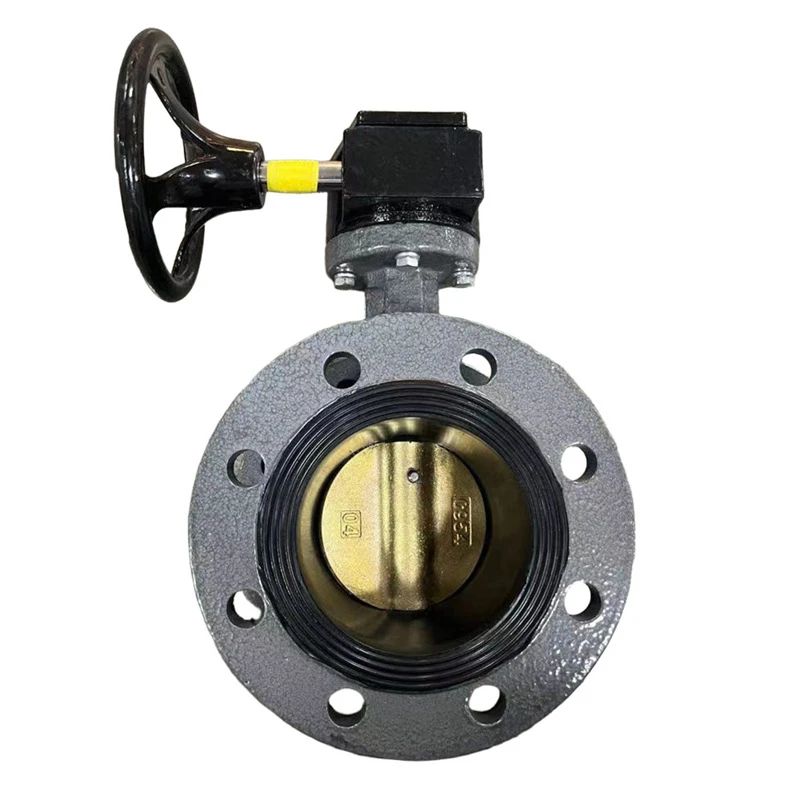

WCB čelična karoserija brončana diskova gumeni obloženi prijenosni ventil za prirubljeni leptir (vrsta središnje linije)
Uvod proizvoda
Ovaj središnji listovni ventil u obliku cenzerskog leptira kombinira ASTM A216 WCB čelični disk Potpuno obložen gumom . Precizni menjač omogućava jednostavan rad ventila na API 609 sa ASME B16 {. 5 Class150 prirubnicama, idealan je za morske i morske vode.
Prednosti proizvoda
- Vrhunska otpornost na koroziju: brončani disk + EPDM oblozi
- Naporan rad: Menjač za velike ventile
- Pouzdan brtvljenje: dvosmjerna nula-curenje
- Dugi radni vijek: preko 10 godina u morskoj vodi
- Osiguranje kvaliteta: ISO9001 certifikat
Karakteristike proizvoda
Premium kompozicija materijala
- Tijelo: Normalizirani WCB čelik (Hb 187-241)
- Disk: C95800 aluminijska bronza (Cual9FE4)
- Stabljika: tvrdi hromirani 2CR13 (veći od ili jednak 25 μm)
01
Profesionalna gumena obloga
- Potpuno obložen EPDM gumom
- 6 Mm debljine obloge, čvrstoća vezanja veća od ili jednaka 6MPA
- Gumena svojstva:
* Zatezna čvrstoća veća od ili jednaka 15MPA
* Izduženje veće ili jednake 380%
* Odličan otpor morskog vode
02
Sistem rada zupčanika
- 20: 1 omjer smanjenja grešaka crva
- 85% Smanjenje zakretnog momenta
- Indikator položaja i mehaničko zaustavljanje
03
Optimizirano brtvljenje
- Centralni dizajn, dvosmjerna nula-curenje
- Potpuni kontakt sa obodom sedišta
- Jedinstvena distribucija tlaka za brtvljenje
04
|
DN Nominalni prečnik |
L |
1.0MPA |
1.6MPA |
|||||||
|
mm |
inč |
D |
D1 |
H1 |
H2 |
N-d0 |
D |
D1 |
n-d0 |
|
|
50 |
2" |
108 |
165 |
125 |
202 |
77 |
4-18 |
165 |
125 |
4-18 |
|
65 |
2.5" |
112 |
185 |
145 |
213 |
93 |
4-18 |
185 |
145 |
4-18 |
|
80 |
3" |
114 |
200 |
160 |
221 |
100 |
8-18 |
200 |
160 |
8-18 |
|
100 |
4" |
127 |
220 |
180 |
234 |
113 |
8-18 |
220 |
180 |
8-18 |
|
125 |
5" |
140 |
250 |
210 |
253 |
123 |
8-18 |
250 |
210 |
8-18 |
|
150 |
6" |
140 |
285 |
240 |
269 |
193 |
8-22 |
285 |
240 |
8-22 |
|
200 |
8" |
152 |
340 |
295 |
316 |
172 |
8-22 |
340 |
295 |
12-22 |
|
250 |
10" |
165 |
395 |
350 |
358 |
202 |
12-22 |
405 |
355 |
12-26 |
|
300 |
12" |
178 |
445 |
400 |
384 |
218 |
12-22 |
460 |
410 |
12-26 |
|
350 |
14" |
190 |
505 |
460 |
439 |
253 |
16-22 |
520 |
470 |
16-26 |
|
400 |
16" |
216 |
556 |
515 |
500 |
300 |
16-26 |
580 |
525 |
16-30 |
|
450 |
18" |
222 |
615 |
656 |
528 |
328 |
20-26 |
640 |
585 |
20-30 |
|
500 |
20" |
229 |
670 |
620 |
552 |
352 |
20-26 |
710 |
650 |
20-33 |
|
600 |
24" |
267 |
780 |
725 |
669 |
397 |
20-30 |
840 |
770 |
20-36 |
|
700 |
28" |
292 |
895 |
840 |
745 |
498 |
24-30 |
910 |
840 |
24-36 |
|
800 |
32" |
318 |
1015 |
950 |
803 |
571 |
24-33 |
1025 |
950 |
24-39 |
|
900 |
36" |
330 |
1115 |
1050 |
880 |
615 |
28-33 |
|||
|
1000 |
40" |
410 |
1230 |
1160 |
935 |
705 |
28-36 |
|||
|
1200 |
48" |
470 |
1455 |
1380 |
1067 |
827 |
32-39 |
|||
Osnovne informacije
|
Model ne . |
D41X / D341X / D641X / D941X |
Priključni oblik |
Prirubnica |
|
Struktura |
Centar zaptivanje |
Oblika brtve |
Sila zapečaćena |
|
Stabljika ventila |
Normalan |
Radni pritisak |
0,6MPA / 1.0MPA / 1,6MPA / 2.5MPA / CLASS150 |
|
Radna temperatura |
Normalna temperatura (-40 stepen |
Materijal pečatske površine |
Meko zapečaćeno / teško zapečaćeno |
|
Tijelo ventila |
Livenje |
Standard |
API 609, EN 593, MSS SP67, BS 5155 |
|
Primjena |
Industrijska upotreba, industrijska upotreba vode, upotreba domaćinstva |
Sjedeći materijal |
EPDM, NBR, PTFE, FKM |
|
Certifikat |
ISO9001 |
Otpornost na protok |
Mala otpornost |
|
Transportni paket |
Izvezi drveni sanduk |
Specifikacija |
Dn 25 - DN2400 |
|
Porijeklo |
Kina |
HS kod |
8481804090 |
|
Proizvodni kapacitet |
50, 000 komada / godina |
|
|
Tehnički parametri
|
Veličina |
DN 32- DN600 |
DN 650- DN2000 |
|
Radni pritisak |
16bar |
10bar |
|
Školjka |
24bar |
15bar |
|
Brtva |
18bar |
11bar |
|
Radna temperatura |
-45 stepen ~ +150 stepen |
|
|
Radno okruženje |
Balast i kaljužna sustava biljke za obradu hemijskih obrade |
|
|
Metoda vožnje |
Ručni ručni otvor za crv električni pneumatski |
|
Izvršni standardi
|
Design Standard |
EN 593, MSS SP67, API 609, BS 5155 |
|
Inspekcija i test |
API 598, ISO 5208, EN 12266 |
|
Krajnji standard |
Ansi B16.1 CL . 125 lb & b16.5 cl . 150 lb |
|
AS 2129 Tabela D & E |
|
|
BS 10 Tabela D & E |
|
|
DIN 2501 (PN6, PN10, PN16) |
|
|
EN 1092 (PN6, PN10, PN16) |
|
|
ISO 2531 (PN6, PN10, PN16), 7005 (PN6, PN10, PN16) |
|
|
KS B / JIS B 1511/2210 (5K & 10K) |
|
|
MSS SP44 CL . 150 lb |
|
|
Awwa C207 |
|
|
Sabs 1123 Tabela 1000/3 i tablica 1600/3 |
|
|
Licem u lice |
ISO 5752, EN 558, MSS SP67, API 609, DIN 3202 |
|
Gornja prirubnica |
ISO 5211 |
