Dvostruki Offset leptir ventil
Dvostruki pomak leptir ventil (također poznat kao dvostruki-ekscentrični leptir ventil) je četvrti -izolacioni ventil i ventil za kontrolu protoka-konstruisan za industrijske cjevovode visokih-performansi. Njegov ofsetni nosač i raspored diskova podižu disk sa sjedišta odmah nakon rotacije, minimizirajući klizni kontakt i habanje sjedišta.
Ova dvostruka-ekscentrična geometrija smanjuje radni moment dok održava pouzdano dvosmjerno zaptivanje kroz sisteme za proizvodnju vode, nafte, gasa, hemikalija i električne energije.
-
![Vatrosigurni dvostruki Offset leptir ventil]()

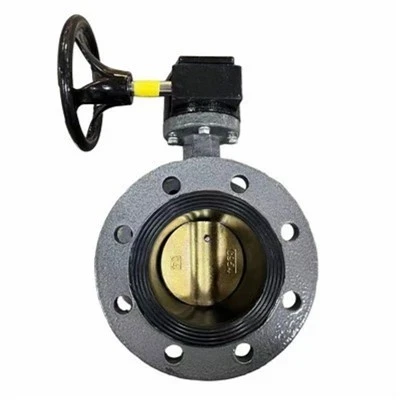

Vatrosigurni dvostruki Offset leptir ventilProtupožarni dvostruki leptir ventil je ventil za četvrtinu-okreta dizajniran za izolaciju cjevovoda visokih-sa visokih performansi i kontrolu protoka u nafti i plinu, rafiniranju, petrohemiji, -
![Leptir ventil sa dvostrukim pomakom od nerđajućeg čelika]()
Leptir ventil sa dvostrukim pomakom od nerđajućeg čelikaLeptir ventil sa dvostrukim pomakom od nerđajućeg čelika (također poznat kao dvostruki ekscentrični leptir ventil) je ventil visokih{0}}četvrtinskih{1}}okreta, projektovan za pouzdanu izolaciju i -
![Leptir ventil sa mekim sjedištem sa dvostrukim pomakom]()
Leptir ventil sa mekim sjedištem sa dvostrukim pomakomDvostruki leptir ventil sa mekim sjedištem je izolacijski ventil za četvrtinu-okreta dizajniran za tretman vode, otpadnih voda, HVAC, industrijske komunalne usluge, hemijsku obradu i pomorske -
![API 609 Dvostruki ekscentrični leptir ventil visokih performansi]()
API 609 Dvostruki ekscentrični leptir ventil visokih performansiDvostruki ekscentrični leptir ventil visokih performansi API 609 je industrijski ventil za četvrtinu{1}}okreta dizajniran za kritičnu izolaciju cjevovoda i kontrolu protoka. Sa dvostrukim-offset -
![Leptir ventil sa dvostrukim pomakom]()
Leptir ventil sa dvostrukim pomakomLeptir ventil sa duplim pomaknutim ušicom je ventil visokih performansi za četvrtinu-okreta-konstruiran za pouzdanu izolaciju cjevovoda i preciznu kontrolu protoka u zahtjevnim industrijskim -
![Dvostruki Offset leptir ventil visokih performansi]()
Dvostruki Offset leptir ventil visokih performansiLeptir ventil visokih performansi sa dvostrukim pomakom je industrijski ventil za teške-četvrtine{1}}okretanja, projektovan za preciznu izolaciju procesa i odabrane zadatke kontrole protoka.
Ključne karakteristike i princip rada
Prvi pomak:Os osovine se nalazi iza zaptivne ravni sedišta.
Drugi pomak:Osa osovine je pomaknuta od središnje ose ventila i cjevovoda.
Tokom otvaranja, ovaj dvostruki-offset dizajn uzrokuje da se disk pomakne sa sjedišta u pokretu poput brega-. Ovo djelovanje eliminira kontinuirano trenje na površini zaptivke, smanjuje moment lomljenja i produžava vijek trajanja sjedišta.
Poređenje dizajna: koncentrično naspram dvostrukog pomaka
|
Dizajn / faktor odabira |
Koncentrični leptir ventil |
Dvostruki Offset leptir ventil |
|
Geometrija vretena i diska |
Rotira na središnjoj liniji ventila |
Dvostruki{0}}ekscentrični (dvije pomaknute ose) |
|
Disk{0}}Kontakt za sjedište |
Kontinuirano trljanje kroz rotaciju od 90 stepeni |
Disk se podiže sa sjedišta odmah po otvaranju |
|
Trenje i habanje sjedišta |
Visoko trenje; skloni prevremenom trošenju |
Minimalno trenje; produženi vijek trajanja |
|
Radni obrtni moment |
Veći obrtni moment pod diferencijalnim pritiskom |
Niži obrtni moment; omogućava manje aktuatore |
|
Ocjena tlaka i temperature |
Općenito nizak-do-srednji raspon |
Više ocjene (Klasa 150/300, PN10-PN40) |
|
Primarna aplikacija |
Opća komunalna izolacija |
Teške industrijske usluge i izolacija visokog{0}}ciklusa |
Tehničke specifikacije i odabir materijala
|
Parametar |
Opcije specifikacije |
|
Standardi dizajna |
API 609 Kategorija B, EN 593, MSS SP-68 |
|
Nominalne veličine |
DN50 – DN1200 / 2" – 48" (veće veličine na upit) |
|
Ocene pritiska |
ASME klasa 150, klasa 300 / PN10, PN16, PN25, PN40 |
|
Face{0}}to-Face Standards |
ISO 5752, EN 558-1 serija 20, API 609 |
|
Materijali za tijelo |
Nodularno gvožđe (EN-GJS-400), liveni ugljenični čelik (WCB), nerđajući čelik (CF8, CF8M, CF3M), dupleks (2205, 2507) |
|
Disc Materials |
Nerđajući čelik 304 / 316, Duplex 2205, Monel, Aluminijumska bronca |
|
Stem Materials |
17-4PH, 17-7PH, SS420, SS316, Duplex 2205 |
|
Materijali sedišta |
mekano:PTFE, R-PTFE, EPDM, NBR metal:SS316 + Inconel/Stellitni sloj (do +400 stepena) |
|
Završite veze |
Oblatna, sa udubljenjem, sa duplom{0}}prirubnicom |
|
Testiranje i curenje |
API 598, ISO 5208 (dostupne opcije bez-propuštanja) |
|
Aktiviranje |
Ručni mjenjač, pneumatski aktuator, električni aktuator |
Industrijske{0}}Primjene specifične za industriju
|
Industrija |
Primarni uvjeti usluge i materijalno rješenje |
|
Desalinizacija i morska voda |
Koristi Super Duplex (2507) ili Nickel-Aluminijum Bronza da se odupre hloridnim rupicama i eroziji brzine. |
|
Prerada nafte i gasa |
Sadrži testiranje-sigurnost od požara, anti-statičke stabljike i pakovanje s niskim fugitivnim emisijama za isparljive ugljovodonike. |
|
Hemijsko rukovanje |
Uparuje sjedala od fluoropolimera (R-PTFE/PFA) sa visoko-aluminijskim oblogama za agresivne kiseline i alkalije. |
|
Power Generation |
Koristi metal-na-sjedište za pouzdan rad u sistemima za paru, vodovima za ispuhivanje i rashladnoj vodi. |
Precizna proizvodnja i kontrola kvaliteta
Kvalitet je integriran direktno u svaku fazu proizvodnje umjesto da se oslanja samo na završno testiranje.
01
Preciznost CNC obrade:
Tijela ventila, otvori vratila i profili diskova se obrađuju na 5-osnim CNC mašinama sa tolerancijama unutar +/-0,01 mm.
02
Integritet materijala (PMI):
100% pozitivna identifikacija materijala (PMI) putem optičke emisione spektrometrije na svim odljevcima i stablima od legure.
03
poliranje površine:
Zaptivne površine na disku su mikro-polirane (Ra < 0,4 um) kako bi se smanjio obrtni moment i spriječilo habanje sjedišta.
Usklađenost i značke za testiranje:
Sistem kvaliteta:
ISO 9001:2015
Direktiva o opremi pod pritiskom:
CE / PED 2014/68/EU modul H
Sertifikat o protivpožarnoj sigurnosti:
API 607 / ISO 10497 (Odabrani modeli)
dokumentacija:
MTR prema EN 10204 3.1 isporučuje se kao standard; EN 10204 3.2 dostupno na zahtjev (SGS, TUV, BV).
